PCB电路板维修方案及原理图设计-法兰克自动化

2019-05-18 14:52:54 点击数:
关键字: PCB电路板维修方案及原理图设计-法兰克自动化

PCB电路板维修方案及原理图设计:首先我们要了解原理图设计阶段就应该把PCB电路板的设计规则设置好, 这样会省去很多繁琐的步骤,如果修改了设计规则这时必须同步原理图,保证原理图和PCB电路板的一致 性。除了设计规则和层定义外还有一些规则需要提前设置,比如需要修改标准过孔的大小。需要提醒设计者注意的是电路板的规格比如陶瓷电路板,氧化铝陶瓷电路板,氮化铝陶瓷电路板 ,线路板,PCB板,铝基板,高频板,厚铜板,阻抗板,PCB,超薄线路板,超薄电路板,印刷(铜刻蚀技 术)电路板等PCB电路板设计规则、层定义、过孔设置作成缺省启动文件的名称为Default.stp,网表输入 进来以后把电源网络和地分配给电源层和地层并设置其它高级规则。PCB电路板上的信号走线尽量不换层,换句话说尽量不要使用不必要的过孔。PCB电路板电源和 地的管脚要就近打过孔,而且过孔和管脚之间的引线越短越好,同时电源和地的引线要尽可能粗这样的话
减少阻抗,当然在PCB设计时还需要灵活多变。

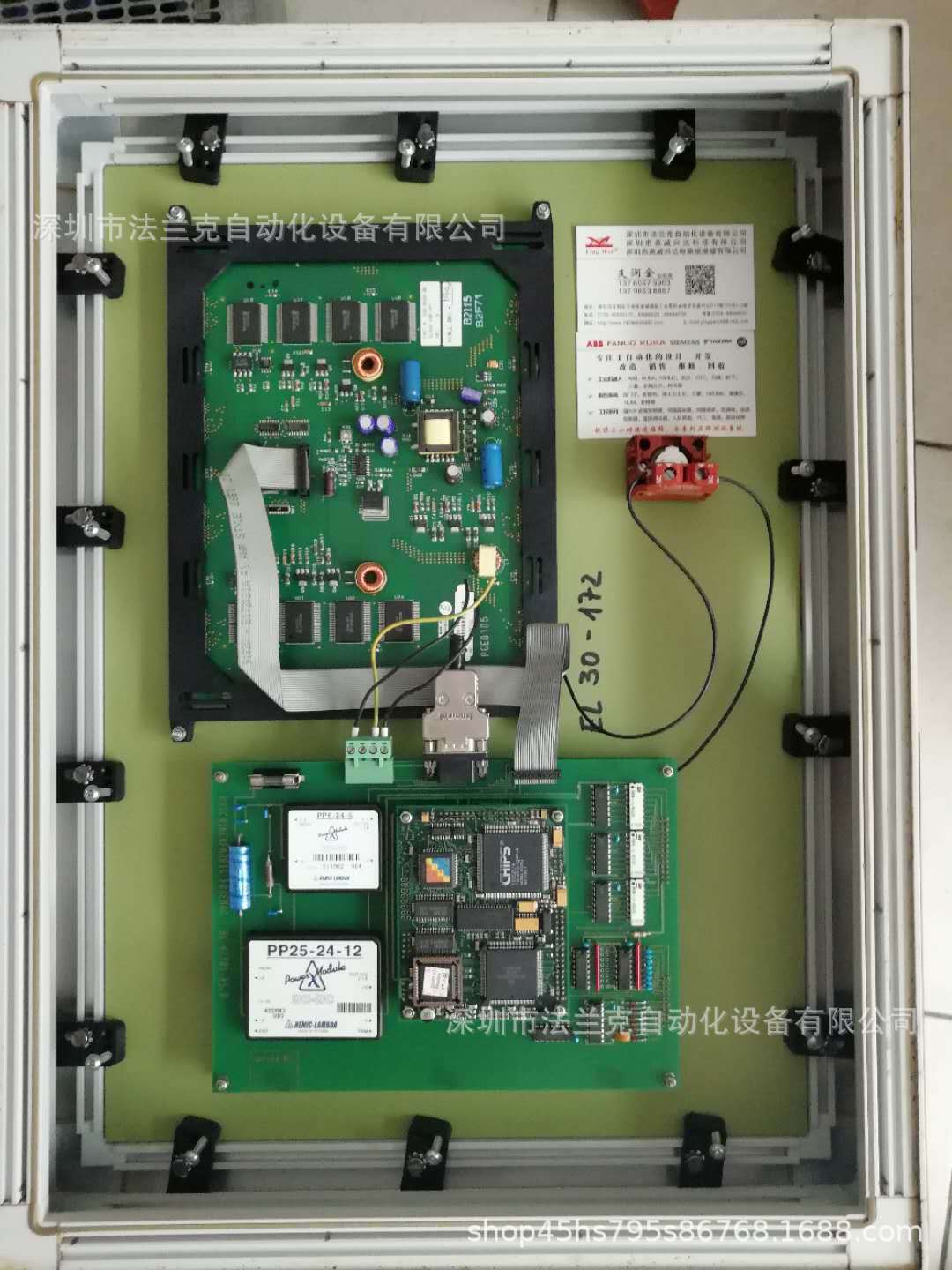

commander el30

现在我们来了解一下电路板维修几种情况:
一、了解电路板的功能,用在什么设备上;了解故障现象及起因。
二、外观检查:
对表面有污垢的电路板进行清洁,仔细观察,电路板正反面有无熔蚀、断线、短路,器件有无炸裂等明显
损坏现象。
三、分析:
分析故障可能出现的部位,制定维修方案。
四、测量:
1.测量电路板的电源正极和地之间的静电阻值,判断电源是否短路;
2.用万用表测量一些分立元件,如二极管、三极管等;
3.用测试仪进行器件功能测试,逐个标注测试结果:好、坏、可疑;
4.用ASA方式进行对比测试,进一步判断好坏;如有可编程器件或程序存储器,将好板的内容读出并存储
,与故障板上的进行比较(在维修记录单中记录数据文件名称);
5.给电路板加电,测量电源电压是否稳定,并触摸器件有无过热;用示波器查看器件引脚的信号波形,如
总线上的信号、CPU的时钟信号等;
6.各种仪器交替测量,综合分析测试结果,以提高判断的准确性;
7.将标记为“坏”和“可疑”的器件拆下来进行离线测试。
五、更换新器件:
将所有拆下的器件换成新器件,多层板上的器件焊下后要加装插座。
六、复查:
新器件安装完毕后,上机复测,全面检查。
七、试板:
如未恢复正常,了解故障现象是否与电路板维修前相同,注意新出现的故障现象。同时,了解整体工作情况,外 围接口的电气连接情况,以便返修,我们工程师一般都会模拟型号测试,看看示波器是否有信号输出,如 果测试正常就可以交给客户使用。
