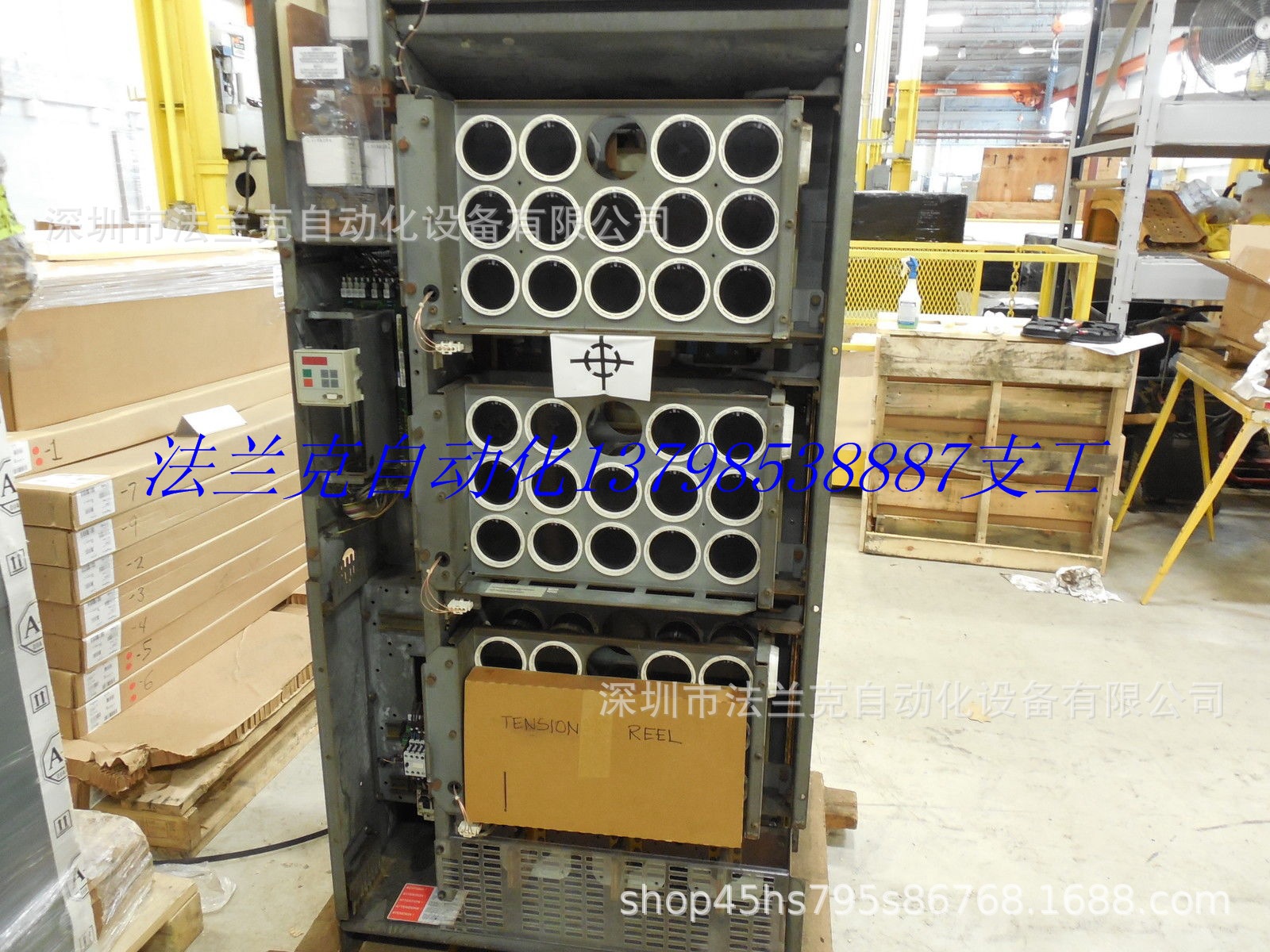

西门子变频器维修中的控制板功能(DSP)由那几个部分构成？
在西门子变频器维修过程中，要了解其控制板功能(DSP)，是非常重要的，因为它是其重要的芯片之一，没有它的话，就很难把电机控制的常用电路都集成到芯片内部了，所以对于一个维修人员来说，要了解控制板功能(DSP)的功能以及如何构成是非常重要的，具体看以下内容：
其实控制板功能(DSP)在不同的地方有不同的称呼，例如在2407里它叫作“事件管理器”。而且它内部还有16路A/D转换器，以及三种常规的通信接口：SPI，UART和CAN。主要分为以下六个部分：
一、DSP核心电路：
这部分电路除了一块TMS320LF2407A芯片外，为它扩展了一块外部数据/程序存储器以及它的译码电路，而且还有它的上电复位电路及手动复位电路，编程及仿真用的JTAG端口及各种工作模式的跳线设置
二、通信接口电路
1）为DSP外接了一个带光电隔离的CAN通信口
2）一个带光电隔离的485通信口
3）一个不带光电隔离的SPI通信口和一个不带光电隔离的RS232通信口

三、电枢电流及母线电压采样电路
这部分电路把从电流互感器上测得的电枢电流经过隔离放大和信号调理后送到DSP的A/D输入端，供DSP采样。
四、PWM输出驱动及功率模块保护电路
这部分电路把从DSP输出的6路PWM波经过电平提升和光电隔离后送到IGBT的驱动模块上。
五、温度传感器接口电路
由于电机控制要求中经常要检测定子的温升及功率模块的温升。
六、通用开关量输入接口电路
这部份电路提供了16路带光电隔离的开关量输入接口电路。并有一个中断口可以向DSP申请中断。
以上电路中，外围电路全部采用15V供电，核心电路采用5V供电。DSP采用3.3V供电。两套电源是彻底隔离的。
